東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機
東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機的特點
輕量化
體積小、 重量輕，相較于傳統電機，體積重量減少35%以上，具有高度輕量化之特點。
高效率
使用高等級永久磁石 ，馬達效率達IE4。
產品專利
榮獲新型轉子結構專利，使永磁馬達產品具有低震動低噪音之特點。
榮獲定子結構發明專利設計 ，具有低頻大轉矩之特性。

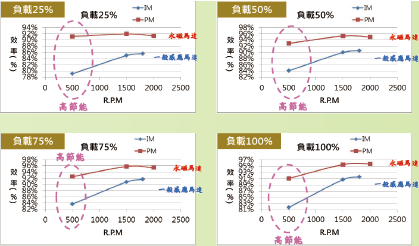

省能源
超高效率，并具廣域高效率使用區間，相對普通異步電機，在低速及低負載率工況下，效率無明顯降低，節能效果明顯。

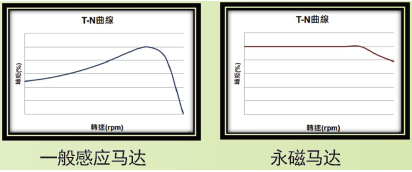

轉矩特性優
低速仍可保持額定輸出轉矩，符合低速大轉矩負載之需求。
精密信賴
-
高品質，生產工廠獲ISO-9001、ISO-14001 、OHSAS 18001認證，產品符合CE安全規范。
-
外型美觀大方，榮獲臺灣精品獎殊榮。
-
全密閉框托架結構設計，外型扎實，具信賴性。
-
保護方式IP55 ，符合國際標準 ，安全更具 保障性。
-
詳檢實驗室獲得美國商務部(DOC)NVLAP認證，精密度高，質量信賴性佳。

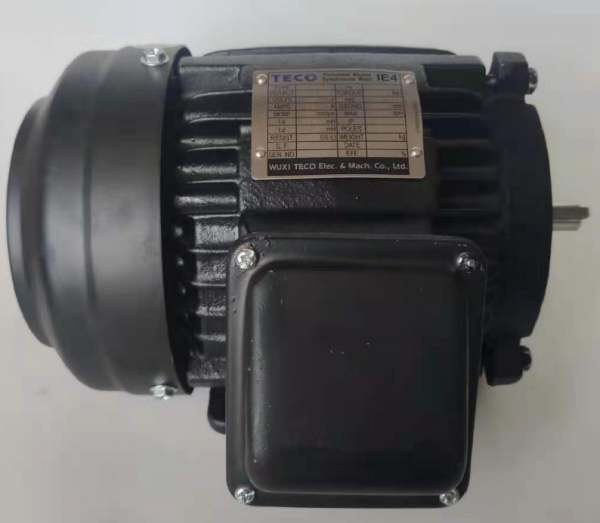

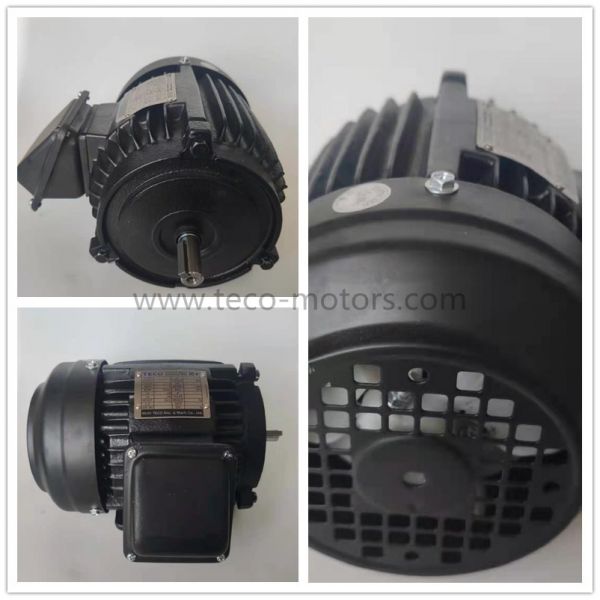

東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機的照片（照片僅供參考，請以實物為準，可撥打400-6227-598獲取實物照片）
東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機的技術規范表
| 項目 | 標準規范 | |
|---|---|---|
| 規格 | 電壓 | 380 V |
| 輸出功率 | DVEV系列：0.75~ 22 kW DVEX系列：30~ 400 kW | |
| 額定轉速 | 1000RPM、1500RPM、3000RPM | |
| 框號 | 71~355L | |
| 過載系數(S.F.) | 1 | |
| 保護方式 | 全密閉型(IP 55) | |
| 安裝方式 | B3 / B35 / V1 / B5 | |
| 冷卻方式 | 自帶外扇冷卻型(IC411) | |
| 適用 | 電源范圍 | 電壓變動頻率：±5%；頻率變動率：±3% 電壓及頻率綜合變動率：±5%；但頻率變動率不超過：±3% |
| 驅動方式 | 變頻控制 | |
| 馬達轉向 | 雙轉向 | |
| 轉動方式 | 聯軸器轉動(皮帶輪或直連可選) | |
| 使用環境 | 周圍溫度：-15~40'C 涇度：相對涇度90%以下(但不能凝結) 標高：海拔1000公尺以下 | |
| 結構 | 框架 | 高強度鑄鐵 |
| 軸承 | DVEV: 預注油脂式, 遮蓋密閉式滾珠軸承 DVEX: 注油式、開放式滾珠軸承 | |
| 轉子形式 | 高磁能積釹鐵硼(NdFeB)磁石 | |
| 特 性 |
溫升 | S.F. 1.0時采用電阻法考核， 定子升溫不超過； 105K(0.75~22KW) 80K(30~400KW) |

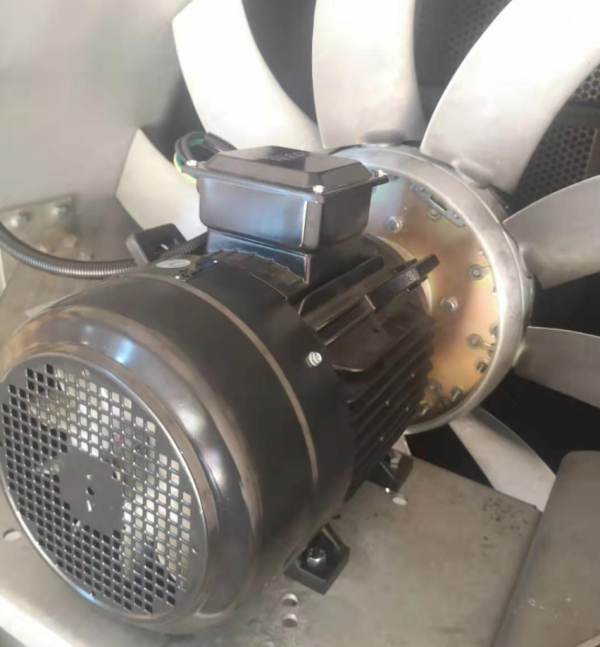

東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機的現場應用桉例
東元永磁電機 DVEX 400KW 3000RPM F#315L IE4效率電機的樣本及使用說明書
東元永磁同步電機樣冊：http://www.shop789.cn/post/43591.html
東元永磁同步電機使用說明書：http://www.shop789.cn/post/43592.html
