功能特性
905.12型適用于帶1個電接點的設備，通過1 x SPDT（單刀雙擲）輸出
905.13型適用于帶2個電接點的設備，通過2 x SPDT（單刀雙擲）輸出，
905.14型適用于帶2個電接點的設備，通過1 x SPDT（單刀雙擲）輸出，適合間歇性工作應用，如用于泵控制
電源：230Vac – 45 … 60Hz – 2.5VA
額定電功率：250Vac/8A/1840VA（最小為24Vdc/0.1A）
斷開延時：500 ms
輔助輸出：24Vdc - 20mA
環境溫度：0 … +70°C
防護等級：IP 40（接線端子防護等級為IP 20）
頂帽式導軌安裝
描述

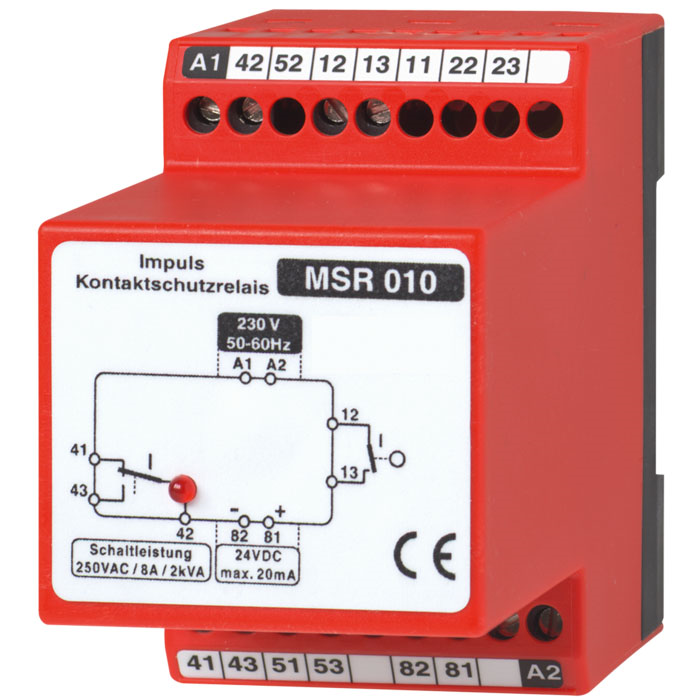

電接點保護繼電器適用于821型電接點設備。這些繼電器可以提高帶電接點設備（機械電子式）的開關可靠性和開關能力，并且能夠降低開關設備的接觸電壓。此外，繼電器具有0.5秒的斷開延時，可以大大減少因振動而造成意外開關動作的可能性。
電接點側只有很低的控制電壓，而輸出側電壓則很高，能夠帶動大負載。
電接點保護繼電器由電源單元、控制單元、開關放大器和繼電器輸出組成?？刂茊卧〞r(shí)向電接點提供35至40 V的直流電壓（即在供電電壓下，電接點的開關次數僅為原來的百分之一）。這樣可以在數百萬次開關循環中實現最佳的電接點保護和開關可靠性。

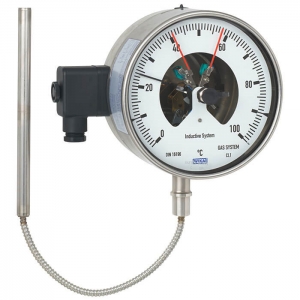

帶電接點的充液型測量?jī)x表通常需配備電接點保護繼電器。填充液可以延長機械測量系統的使用壽命，不過也會加劇觸針的燒蝕。
除了電接點輸出外，該繼電器還有一個24 V DC的額外輸出（最大20 mA）。該額外輸出可以為控制LED燈或傳感器供電。
在使用感性或容性負載時，一定要遵守相關安全措施。
